HARD RESET (nicht der Ego Shooter)

Hallo!

Da ich zu dieser Problematik noch nichts geschrieben habe, hier bitte 😁

Blöde frage, aber hälst Du SHIFT (bzw. SELECT) lange genug gedrückt?

RESET löst aus, dass der 6502 zurück gesetzt wird und dann das OS neu gestartet wird. Das OS prüft dann COLDST und je nachdem wird ein Kaltstart oder Warmstart ausgeführt. Wenn man nun diese Prüfung durch eine Tastenabfrage ändert, wird diese Abfrage aber erst nach dem RESET durchgeführt und es ist somit wichtig die Taste lang genug gedrückt zu halten.

RESET:  sei
        lda     COLDST
        bne     PWRUP
        lda     #$FF
        bne     PWRUP1
PWRUP:  sei
        lda     #$00
PWRUP1: sta     WARMST

Ich habe mein Spiel Schränker 4 resetfest gemacht. Damit man aber dennoch gewollt einen Kaltstart auslösen kann, frage ich dort auch die SHIFT-Taste ab. Ist sie beim Start des Spiels gedrückt, wird ein Kaltstart ausgelöst. Ist im Prinzip die selbe Technik.

Grüße Janko

Also ich hatte als Jugendlicher ja vor ca. 45 Jahren meinen ersten Atari 400 ... da ich tatsächlich auch das Problem mit dem Kaltstart hatte (immer ein- und ausschalten), habe ich dann irgendwann die Lösung in einem Heft von damals gefunden. 2 kleine Kabel an die ... gelötet und nach außen an einen kleinen Tastschalter geführt und schon war das Problem gelöst. Ein kurzer Druck auf den kleinen Tastschalter und schon wurde ohne Stromunterbrechung ein sauberer Kaltstart ausgelöst! Recht einfach!! Meinst du so etwas???

LG Peter

Khalo schrieb: Ist es nachteilig, bei 600XL oder 800XL, jeweils mit eingebauter Speichererweiterung, den Kippschalter beliebig für einen Kaltstart zu nutzen? Das Netzteil wäre jeweils ein Exemplar mal aus dem Abbuc Shop gekauft (sollen ja gut sein).

Mir hat mal jemand gesagt, dass Elektronik am ehesten beim Einschalten kaputt geht. Das mag aber eine urbane Legende sein.

Ich vermeide es bei meinen Ataris aber so gut, wie es geht (mittels U1MB und mittels OS-Umschalter, was du aber vermutlich beides nicht hast).

Könnt Ihr bestätigen, dass dieses Shift-RESET funktioniert an zwei typische XL Ataris wie den beiden genannten Rechnekünstlern?

Das muss gehen und hat mit dem Atari-Typ nichts zu tun.

Zu kveldulfurs Kommentar möchte ich noch hinzufügen: Du musst RESET loslassen, um den Reset auszulösen, aber auf HELP musst du weiterhin drücken, weil es eben erst nach dem Reset abgefragt wird. Das ist ähnlich zu OPTION um Basic abzuschalten.

Gibt es eine einfache Möglichkeit der "Herstellung" eines echten HARD RESET, wenn man gewillt ist, auf der Rückseite vom Computergehäuse ein kleines Loch zu bohren und mit einem unauffälligen Taster zu bestücken? Gibt es hier Empfehlungen zu Bauteilen? Bitte keine Anleitung, die ein Elektronikingenieurstudium verlangt... 😉

RESET löst in XL/XE immer einen Hardware-Reset aus. Das Problem mit dem RAM entsteht dadurch, dass das OS erst diese Magic Bytes abfragt, bevor es entscheidet, einen Kaltstart durchzuführen. Ansonsten wäre der XL/XE nicht warmstartfähig.

Dr. Irata schrieb: Also ich hatte als Jugendlicher ja vor ca. 45 Jahren meinen ersten Atari 400 ... da ich tatsächlich auch das Problem mit dem Kaltstart hatte (immer ein- und ausschalten), habe ich dann irgendwann die Lösung in einem Heft von damals gefunden. 2 kleine Kabel an die ... gelötet und nach außen an einen kleinen Tastschalter geführt und schon war das Problem gelöst. Ein kurzer Druck auf den kleinen Tastschalter und schon wurde ohne Stromunterbrechung ein sauberer Kaltstart ausgelöst!

Der Reset-Taster bei 400 und 800 löst keinen Hardware-Reset aus, sondern nur einen NMI, der dann vom OS bearbeitet werden muss. Deshalb kann es bei diesen Computern auch passieren, dass ein Druck auf RESET einfach gar nichts bewirkt. Der von dir beschriebene Taster ist dann der Hardware-Reset. Ich habe auch so einen in meinem 400er. Das das OS hier keine Magic Bytes kennt, läuft es beim Hardware-Reset immer in den Kaltstart.

Wenn das Ziel ist Reset feste Sachen ohne Ausschalten beenden zu können, wird das mit einem angepassten OS nur dann funktionieren, wenn das Programm nicht selbst das OS ausgeschaltet hat.

Also muss eine Lösung her, die wirklich per Taste unabhängig vom OS einen Reset startet.

Von Hardware Besteleien verstehe ich aber nichts, bin nur für Weichware zuständig 😉

Eine "billige" Lösung gibt es per Software: Poke 580,1 in div. Basic's und LDA $0244,1 in Assembler (?) bzw. in einer COM / EXE / XEX Datei ein Datensegment mit Start-Endadresse $0244-0244. Funktioniert leider nicht immer, manche Programme bleiben Reset-fest und einige wenige Programme die beim Programmstart einen Warmstart auslösen (warum auch immer) lösen damit dann einen Kaltstart aus und booten neu (laufen also nicht mehr)... aber einen Versuch ist es wert.

Meinereiner und auch Homesoft fügen bei allen XEX-Dateien dieses Datensegment $0244 hinzu und ich teste danach ob es funktioniert oder nicht. Überall dort, wo ungewollterweise ein Reboot stattfindet entferne ich dieses Datensegment wieder. Man kann das Datensegment mittels Superpacker von Bewesoft auf dem A8 oder mittels Superpacker von TeBe auf dem PC zu einer XEX-Datei hinzufügen, siehe superlangen Anhang COLDSTA.XEX von 7 Bytes (nicht Kilo, nicht Mega, nicht Giga, nicht Tera, einfach nur 7 Bytes).

Eine andere billige Lösung, aber besser, gibt es per Hardware - den Kaltstartresettaster vom Compyshop mit wichtiger Ergänzung von B.Herale (wegen der Steckmodule), siehe PDF-Anhang.

. Gibt es vlt. schon eine Platine dafür?

wohl kaum, denn es sind ja nur ein paar Lötpunkte zu machen. Wenn aber genügend Nachfrage da ist (>=10) würde ich mal eben ne Platine dafür machen! Ist auch die einzigst vernünftige Schaltung ohne das man das OS patchen muss.

. Ich bin mit 5 Stück dabei. 😉

ok. 7 bislang.. fehlen noch ein paar. damm mach ich ne Kaltstart-Platine!

wie hättest Ihr das denn gerne: 1) PCB igendow im XL/XE hinsetzen und per Drähte mit Taster und MMU verbinden? 2) PCB mit Taster drauf der/die dann direkt eingebaut wird und mittels Kabel im Rechner verbunden wird?

Danke Ich hätte gern die 1)

Ok, dann runde ich mal auf 10 auf. Version 1 Gruß Wolfgang

. Wo bestellst du, bei jlcpcb ?

@mega-hz wenn du nach dem layouten, den weiteren Aufwand nicht machen möchtest, ich kann die Bestellung und Verteilung usw übernehmen. Wenn jetzt schon 10Stück weg sind, können wir auch gleich einige mehr bestellen.....(vlt 20 ?)

ja ok, ich mache das. Ja, ich bestelle bei JLCPCB.

Also "lose" Platine mit 4 Anschlüssen für +5V,GND,MMU und Reset an die ein Taster angeschlossen wird?

Geht klar.

mega-hz schrieb: ..... Also "lose" Platine mit 4 Anschlüssen für +5V,GND,MMU und Reset an die ein Taster angeschlossen wird? ...

Ja, genau so, undrechts / links ein 3mm Loch mit Platz für den Schraubenkopf. Dann kann die angeschraubt werden. Du kannst ja vor der Bestellung ein Bild zeigen.

Hi, ich wäre auch mit fünf dabei. Bin dann auch für Version 1. Grüße, Ingo

Besteller: 2x Khalo
5x edelro
3x wosch 5x BöserWatz

(kopieren - Stückzahl und Name eintragen, ohne weiteren Text!)

. Hallo Wolfram, Leute

Könnte man den Taster nicht so auswählen bzw. einbauen, das er beim XL in eins der Belüftungsschlitze passt (wo sich nicht die Taster für das interne FujiNet befinden)? Damit spart man sich das Bohren eines Loches im Gehäuse.

Tschüß

Mathy

@Mathy Das kann jeder machen wie er möchte, der Schalter ist ja nicht auf der Platine 😮

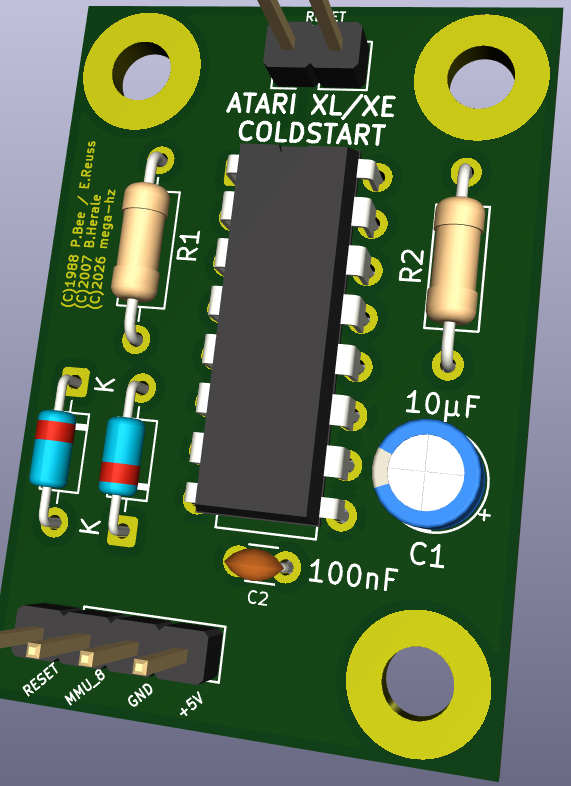

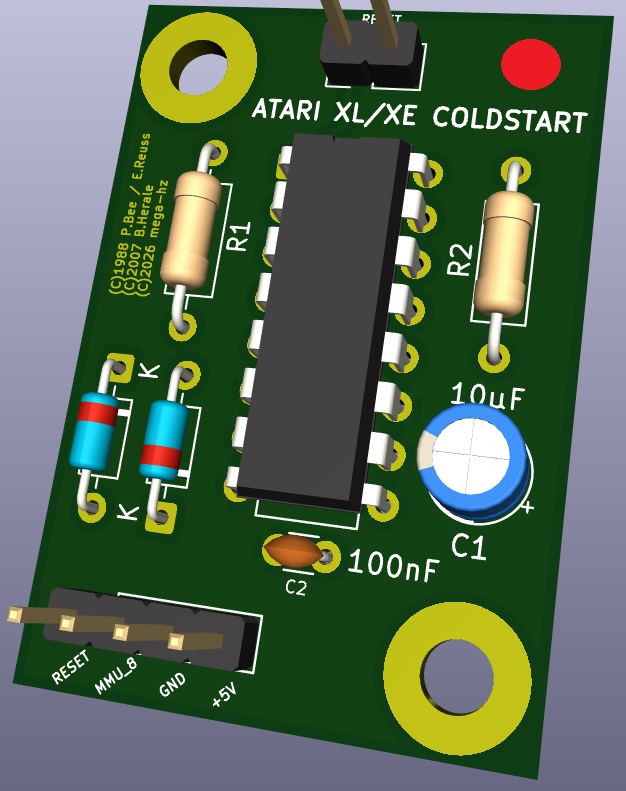

KALTSTART-TASTER Hier die Platine:

Sie hat die Abmessung von 39x26.7mm

Bauteilliste:

R1 = 4.7K THT207 https://www.reichelt.de/de/de/shop/produkt/widerstand_metallschicht_4_70_kohm_0207_0_6_w_1_-11784 R2 = 150K THT207 https://www.reichelt.de/de/de/shop/produkt/widerstand_metallschicht_150_kohm_0207_0_6_w_1_-11528 C1 = 10µF/16V https://www.reichelt.de/de/de/shop/produkt/elko_radial_10_f_63v_rm2_105_c_20_-230325 C3 = 100nF https://www.reichelt.de/de/de/shop/produkt/vielschicht-kerko_100nf_50v_85_c-206919 U1 = 74LS123 (mit IC-Fassung, falls erwünscht) https://www.reichelt.de/de/de/shop/produkt/monostable_lp-schottky_4_75_5_25_v_dil-16-10603 D1 = BAT43 https://www.reichelt.de/de/de/shop/produkt/schottkydiode_30_v_0_2_a_do-35-219637 D2 = BAT43 https://www.reichelt.de/de/de/shop/produkt/schottkydiode_30_v_0_2_a_do-35-219637

(die gezeigten Stiftleisten sind nur symbolisch, ich würde die Kabel dort direkt einlöten)

Hier noch die KiCad10 Dateien:

50 Stück = 10.56€ plus 7.83€ Versand.

Vielleicht hat Olixja wieder Lust, die Bauteile als Sammelbestellung zu organisieren? (Oder jemand anderes..)

Besteller:

2x Khalo 5x edelro 3x wosch 5x BöserWatz 2x CharlieChaplin

(kopieren - Stückzahl und Name eintragen, ohne weiteren Text!)

Besteller:

2x Khalo 5x edelro 3x wosch 5x BöserWatz 2x CharlieChaplin 2x mega-hz

(kopieren - Stückzahl und Name eintragen, ohne weiteren Text!)

@mega-hz SUPER, kannst du vlt bei ROT noch ein Loch machen?

... also falls gewünscht kann ich mich gerne um die Organisation kümmern.

. Hallo Wolfram

Also nicht mal 40 Cent pro nackte Platine, oder versteh ich das falsch?

Tschüß

Mathy

edelro schrieb: @mega-hz SUPER, kannst du vlt bei ROT noch ein Loch machen? Mit Loch 3.jpg

Gemacht! (Siehe oben)

ausserdem habe ich noch eine Kleinigkeit geändert: Da unbenutzte Eingänge auf HI oder LOW fest verbunden sein sollten, hatte ich zuerst Pin 6 und 7 auch auf GND. Dies sind aber analoge Eingänge und dürfen nicht verbunden werden. Ausserdem sind Pin 10 und 11 auf +5V anstatt GND. So ist der 2.Teil des Doppel-Monoflops sicher deaktiviert. (Was in den 80ern oft vernachlässigt wurde und es zu komischen Verhalten kommen konnte)

Mathy schrieb: . Hallo Wolfram

Also nicht mal 40 Cent pro nackte Platine, oder versteh ich das falsch?

Tschüß

Mathy

So ungefähr, wenn kein Zoll oder so dazukommt.

ich denke wir sollten aber besser auf 1 oder 2€ "aufrunden", damit Olix auch etwas für die Organisation bekommt!

mega-hz schrieb: So ungefähr, wenn kein Zoll oder so dazukommt.

Zoll ist im Preis enthalten, den bezahlt jlcpcb. Also von mir aus kann bestellt werden. 😉

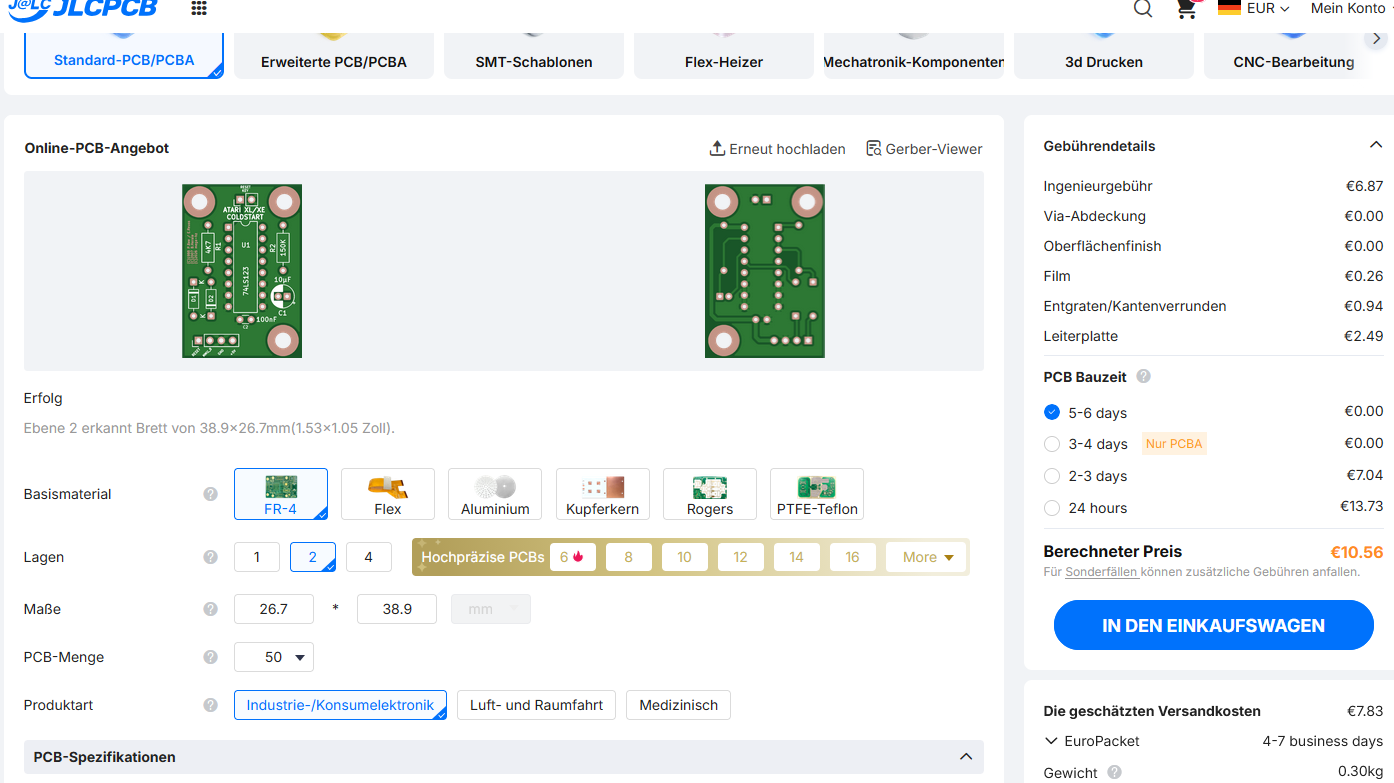

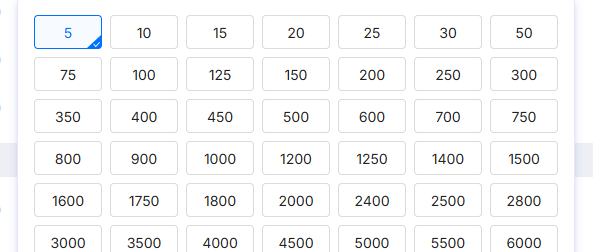

Platinenfarbe? Rot,Gelb,Grün,Blau,Lila,Schwarz oder weiss?

und wieviele?

. grün 30 oder 50

2x Khalo 5x edelro 3x wosch 5x BöserWatz 2x CharlieChaplin 2x mega-hz 2x kgo

habe weiter oben in der Bauteilliste noch die Links zu den Produkten bei Reichelt eingefügt.

Wenn wir 50 bestellen, könnte der Rest evt. in den Abbuc-Shop!?

mega-hz schrieb: Wenn wir 50 bestellen, könnte der Rest evt. in den Abbuc-Shop!?

genau, so machen wir das, jeder bezahlt etwas mehr und gut ist 😉

damit man den wichtigen Teil schneller wiederfindet, habe ich eine fette rote Überschrift "KALTSTART-TASTER" eingefügt.

So, habe 50 PCBs bestellt.

10.71€ PCBs +9.05€ Versandkosten +4.69€ Zölle und Steuern

24.45€ Gesamt 0.49€ pro Platine

So, nach längerer Pause steige ich mal wieder ins Thema "Sammelbestellung" ein. War die letzten Monate etwas ausgebrannt und mit einem Umzug beschäftigt. Aber jetzt ist mein Bastelzimmer wieder eingerichtet, alle Kisten eingeräumt und ich finde auch wieder alles 😀

... und als Wiedereingliederungsprojekt ist die kleine Platine doch ne feine Sache.

Also hier mein Vorschlag:

Ich würde die Platine einfach als Komplettbausatz zusammenstellen. Auch wenn der eine oder andere noch die Teile in der Kiste hat, wäre es einfacher alles komplett zu organisieren. Und ich habe das jetzt noch nicht ausgerechnet, aber ich denke wir bleiben da inkl. Porto und Verpackung unter 5 Euro.

... die Platinen sind jetzt zwar schon bestellt, aber nur eine kleine Frage am Rande:

Hat schon mal jemand die Schaltung auf dem Steckbrett aufgebaut und getestet?

@mega-hz:

Was für ein Rastermaß hast du beim C1 (10µF) genutzt? Ich würde einen anderen Typ bestellen als auf deiner liste, da er zum einen nicht lieferbar ist und zum anderen mit 11mm recht hoch

... und der 100nF hat ein Rastermaß von 5mm ich vermute aber wir brauchen 2,5mm also wäre es eher der hier: https://www.reichelt.de/de/de/shop/produkt/vielschicht-kerko_100_nf_50_100_v_z5u_20_rm_2_5-22977 Kostet auch deutlich weniger 😉

... hier nun meine Kalkulation:

Bauteile  1,25 €
Platine   0,50 €
Versand   2,50 €

Summe     4,25 €

Also mit einem kleinen Puffer wären wir dann bei 5 Euro für einen Komplettbausatz. Bei mehreren Bausätzen pro Bestellung wären es 2,50 Euro pro Bausatz plus Versandkosten.

Also das ist natürlich jetzt nur mal eine unverbindliche Vorabkalkulation. Aber daran wird sich vermutlich nicht viel ändern. Der genaue verbindliche Preis dann, sobald alles besprochen ist und die Sammelbestellung offiziell beginnt. Ich werde dann einen extra Beitrag im "Marktplatz" starten.

@mega-hz DANKE @Olix DANKE

😉

Hallo Jungs,

ich bin auch mit 5 Stk. dabei.

Danke an euch Hardwarecracks 😀

... kleiner Nachtrag zu meiner Kalkulation:

Ich hatte jetzt keinen IC-Sockel und die beiden kleinen Stiftleisten mit drin. Ich würde die aber mit dazu packen. Das sind gerade mal 20 Cent mehr, aber dann kann jeder selbst entscheiden ob mit oder ohne Sockel/Stiftleisten.

Martin schrieb: Hallo Jungs,

ich bin auch mit 5 Stk. dabei.

Danke an euch Hardwarecracks 😀

Gerne!

Schreib Duch dann in die Liste weiter oben ein! (Text kopieren, dein Name+Stückzahl mit eintrag)

Olix schrieb: ... die Platinen sind jetzt zwar schon bestellt, aber nur eine kleine Frage am Rande:

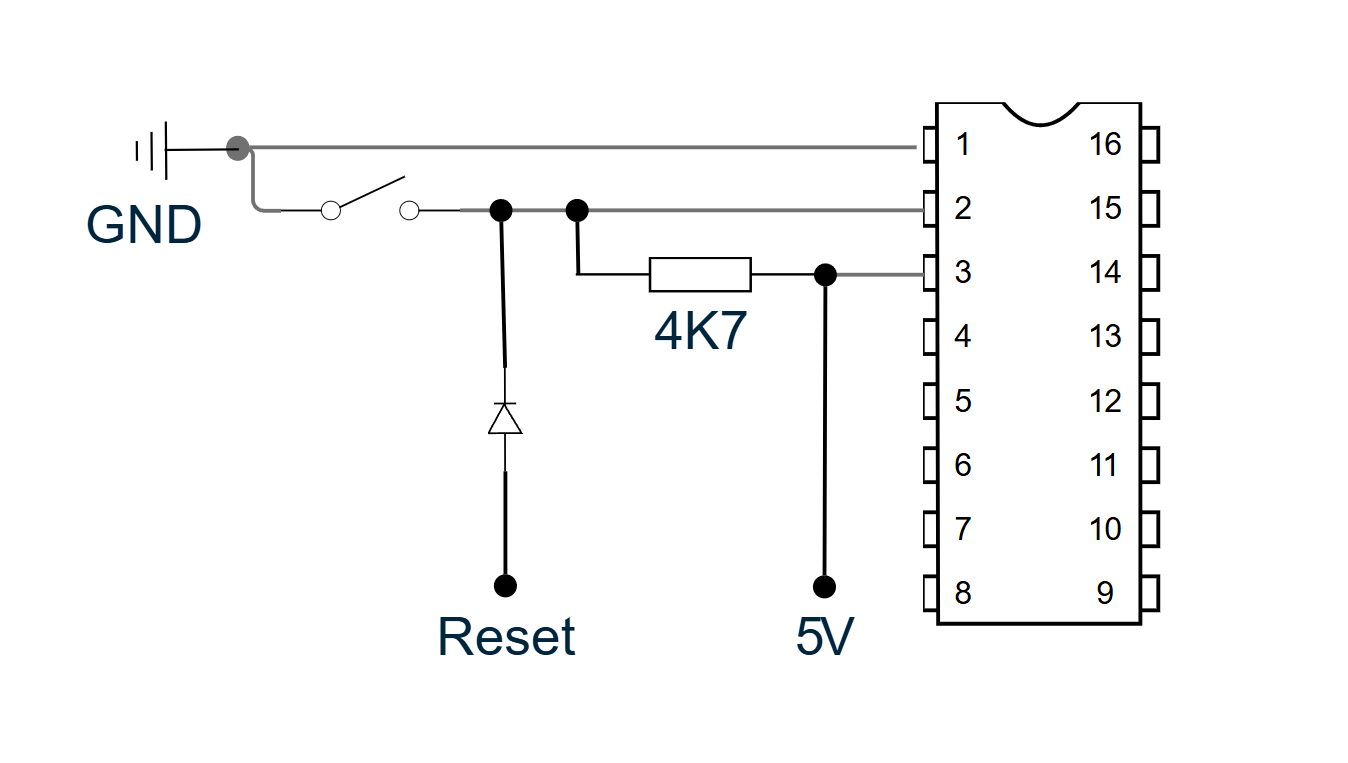

Hat schon mal jemand die Schaltung auf dem Steckbrett aufgebaut und getestet?

ich hatte die Schaltung bereits in den 80ern nachgebaut, war damals im Compy-Shop Magazin. Aber ich kann sie gerne nochmal aufn Steckbrett testen, falls ich nen 74LS123 noch da habe.

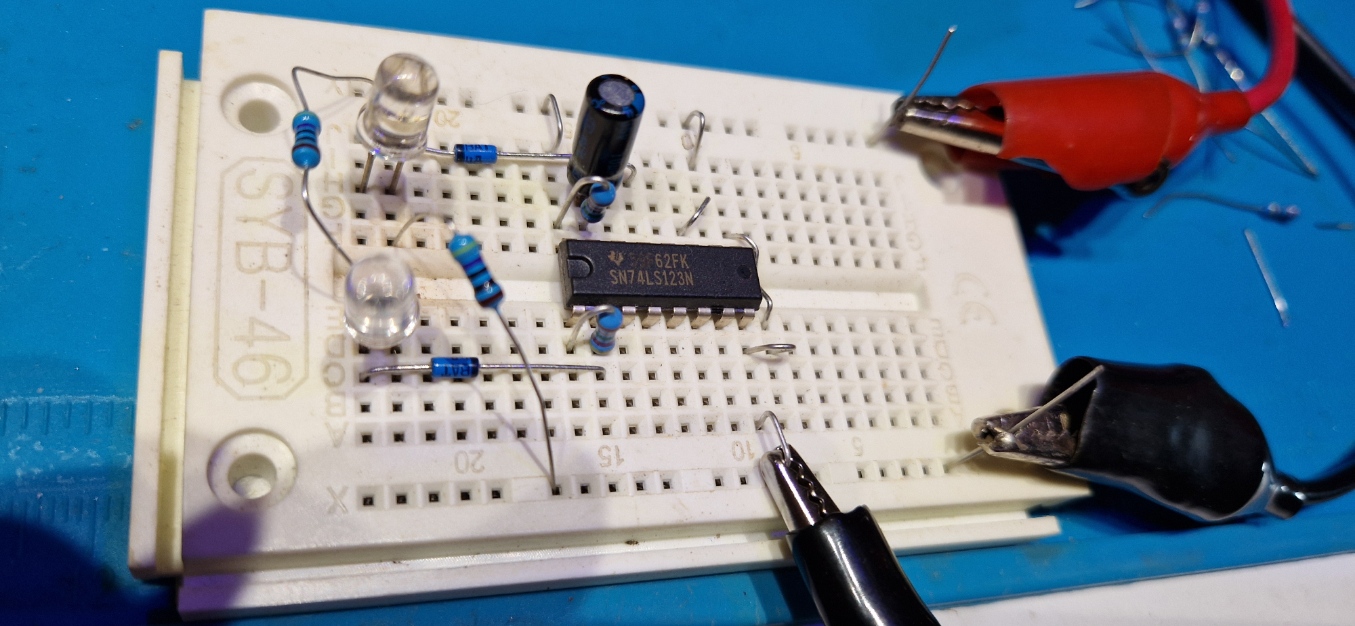

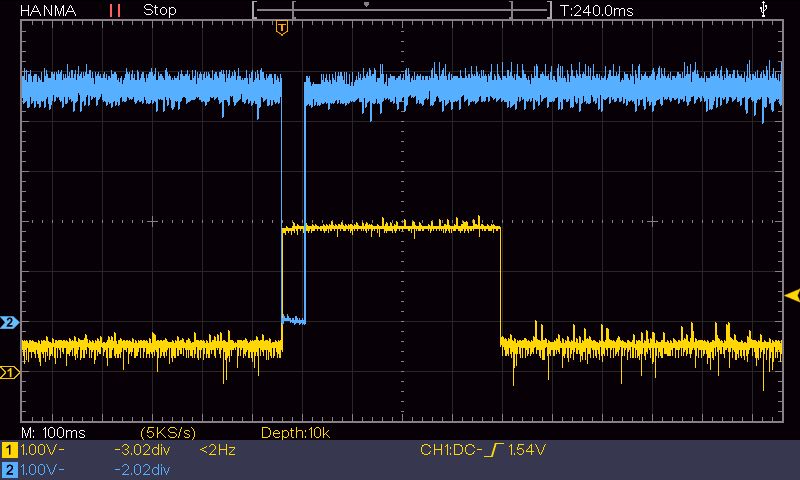

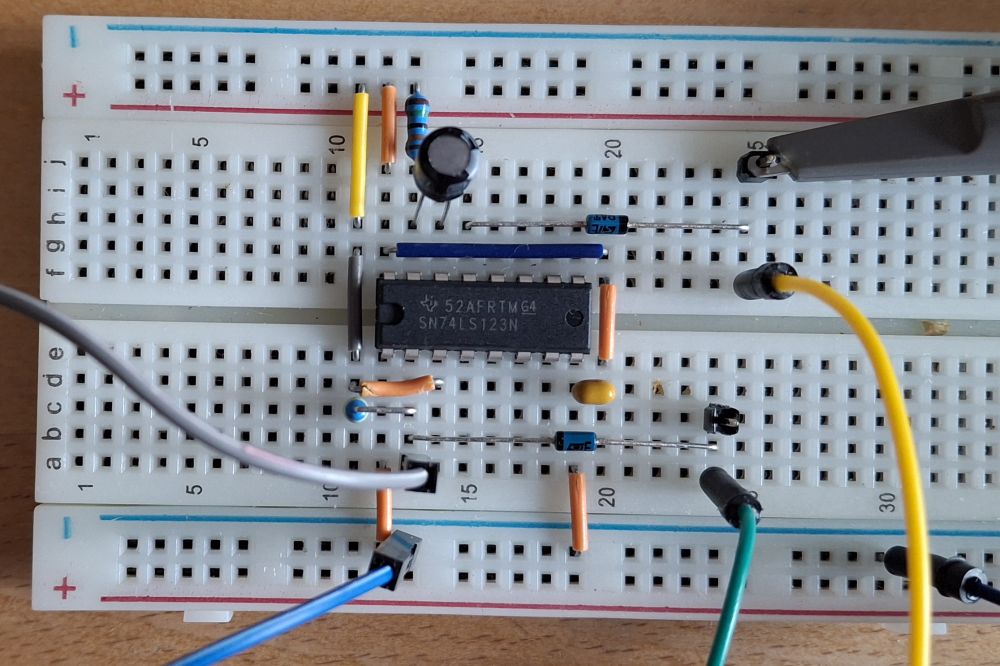

Hab das mal schnell aufgebaut, statt in den Rechner habe ich 2 LEDs genommen, grün für Reset und Rot fürs MMU Signal: Funktioniert!

(Wenn man den Elko mit 1000uF anstatt 10 bestücken würde, hätte man eine Kaffee-Pausen-Reset-Logik 🙂 )

2x Khalo 5x edelro 3x wosch 5x BöserWatz 2x CharlieChaplin 2x mega-hz 2x kgo 2x DjayBee

. Hallo Leute

2x Khalo 5x edelro 3x wosch 5x BöserWatz 2x CharlieChaplin 2x mega-hz 2x kgo 5x Martin 2x DjayBee 6x Mathy

(kopieren - Stückzahl und Name eintragen, ohne weiteren Text!)

Tschüß

Mathy

. Hallo Leute

Martin habe ich mit in die Liste übernommen.

Wenn Olix zur Fujiama kommt, währe Übergabe dort möglich. Wenn nicht gibt es bestimmt jemand in der Liste der sie mitnehmen kann.

Tschüß

Mathy

Olix schrieb: ... kleiner Nachtrag zu meiner Kalkulation:

Ich hatte jetzt keinen IC-Sockel und die beiden kleinen Stiftleisten mit drin. Ich würde die aber mit dazu packen. Das sind gerade mal 20 Cent mehr, aber dann kann jeder selbst entscheiden ob mit oder ohne Sockel/Stiftleisten.

Wenn ich wirklich Stiftleisten verwende, müssen die 90Grad gewinkelt sein, eigentlich wollte ich Kabel anlöten. Einen IC-Sockel kann ich wahrscheinlich auch nicht verwenden weil ich dann zu hoch komme. Du hast aber recht, die 20 Cent tun keinem weh.

2x Khalo 5x edelro 3x wosch 5x BöserWatz 2x CharlieChaplin 2x mega-hz 2x kgo 5x Martin 2x DjayBee 6x Mathy 2x Olix

edelro schrieb: Wenn ich wirklich Stiftleisten verwende, müssen die 90Grad gewinkelt sein, eigentlich wollte ich Kabel anlöten. Einen IC-Sockel kann ich wahrscheinlich auch nicht verwenden weil ich dann zu hoch komme. Du hast aber recht, die 20 Cent tun keinem weh.

Ich werde einfach gerade und gewinkelte Stiftleisten in die Sets packen. Das kostet faktisch nichts. (Ich habe da von alten Projekten noch über) Und ja, ich würde auch keinen Sockel verwenden. Zum einen wegen der Höhe und zum anderen ist die Platine so simpel, da sollte man eigentlich nichts falsch machen.

Aber wegen den 7 Cent wollte ich jetzt nicht damit anfangen eine Liste zu führen wer mit und wer ohne will. Es vereinfacht die Arbeit erheblich wenn es nur eine Sorte Bausatz gibt.

. Ich bin vollkommen bei dir, ich wollte nur beschreiben was mir im Kopf rum geht, und vlt auch andere zum denken anregen 😉 Vlt hätte das IC auch SMD sein können..... (duck und weg) 😳

edelro schrieb: . Vlt hätte das IC auch SMD sein können..... (duck und weg) 😳

Ja, war auch mein erster Gedanke. Aber Wolfram hat die Entscheidung bewusst getroffen um auch Lötanfängern den Audbau einfach zu machen. Finde aber, dass die Platine schön Retro ist ... hat doch auch was.

Ich freue mich immer über Erweiterungen, die nicht zu 90% aus einem Raspi bestehen und wos auch noch bischen was zu löten gibt.

2x Khalo 5x edelro 3x wosch 5x BöserWatz 2x CharlieChaplin 2x mega-hz 2x kgo 5x Martin 2x DjayBee 6x Mathy 2x Olix 2x Franky

hier gehts zum originalen Text: (RAW Altirra Printer Output)

[size=50]>    1Hardware-Reset f r XL/XE                   0

    von Peter Bee und Erwin Reu                   Sie sich die folgenden Teile:



    St|rt es Sie auch immer, wenn Sie den         Teileliste Hardware-Reset-Tast
er:
    Computer ausschalten m ssen, um eine          ==============================
===
    Diskette zu booten? Mit der nachfolgen-

    den kleinen Hardware-Erweiterung k|nnen       Sie ben|tigen:

    Sie sehr leicht Abhilfe schaffen!

                                                  1x IC 74LS123

    Mit dem Hardware-Reset-Taster k|nnen          1x Widerstand 4,7 K-Ohm

    Sie jederzeit einen Kaltstart des Com-        1x Widerstand 150 K-Ohm

    puters ausl|sen. Sie m ssen allerdings        1x Kondensator (Elko) 10 uF

    mit dem L|tkolben umgehen k|nnen, denn        1x Diode 1N4148

    der Schaden, den Sie durch einen un-          1x Taster

    fachm nischen Einbau der Erweiterung

    verursachen k|nnen, kann riesig sein.

    Und Sie tragen die ganze Verantwortung        Und hier nun der Schaltplan f
r die
    f r den Eingriff! Sehen Sie sich also         Reset Schaltung:

    zuerst die Zeichnung an und besorgen




                          @@@@    xxyy!!!!hhll$$$$<<ppxxxxpp
                                                pppppppp
  ppxx  xxpp                  !!####                      """"""""####    ####
!!##""                                        ||      DD||||@@ppxx||<<<<||xxpp@@
DD||||xx||$$$$<<      ||88||  ||8888              88
                  pppp  aaaa!!qqqq!!991111qqAAqqqqAA  00            yyyyQQYYIIII
yy11qqyy))IIyyqqyyyyaapp
                  88||  ||88        88||  ||88||      DDLL44ddDDDD||||hhll$$$$<<
      ||88||  ||88        pp

                    pp||||      ||||pp                        ppxxxxxxpp
          ||      $$tt\\DD||||88hh||||      ||                ss
                    ||||ttvvRRRR^^LLxx||||xx            @@@@@@@@@@@@@@@@@@@@pppp
  ppPPpp      pppppppp
                    ||      88hh||||DD||||$$tt\\      ||TTTT8888

                  AACCGGOO__      __OOGGCCAA||      hhll$$$$<<DD||||DDLL44ddDD
    ||

                    ||      xx||$$$$<<DD||||DD||||      ||

                    ||      00  @@DD||||xx||$$||xx      ||
                        ????
                  ????$$&&??????))))))!!99))))//????))))))!!    ????        ||
    YY  %%%%  YYAAee%%--yyqq      ||
                  xxxx@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@
@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@
                        ##??<<????????>>""""##????88  ##??    &&??99
                  88xx@@      xxxx  xxxxxxppxxxx88hhHH0088xxpp

    Wie Sie sehen, gar nicht soviel Arbeit.       Schon fertig!

    Also frisch ans Werk und angefangen.



    Der Anschlu  der Bauteile an das 74er         EINBAU 800XL:

    IC wird aus dem Schaltplan deutlich.          =============

    Der Einbau dieser Schaltung in die Com-       Das Kabel mit der Bezeichnung
RESET
    puter der XE Typen unterscheidet sich         wird am linken Anschlu  des Wi
derstan-
    jedoch von dem Einbau in die XL Typen.        des R40 angel|tet. Sie finden
diesen
                                                  Widerstand auf der rechten Pla
tinensei-
    EINBAU 600XL:                                 te, zwischen POKEY (U22) und d
er PIA
    =============                                 (U23).

    Das Kabel mit der Bezeichnung RESET

    wird am rechten Anschlu  des Widerstan-       Das zweite Kabel, mit der Beze
ichnung
    des R45 (100 Ohm) angel|tet. Sie finden       PIN 8 MMU, wird an Pin 8 der M
MU ange-
    diesen Widerstand unmittelbar unterhalb       l|tet. Die MMU ist das einzige
 20 po-
    des Modulatorgeh uses.                        lige IC im ATARI und hat die B
ezeich-
                                                  nung U3.

    Das zweite Kabel, mit der Bezeichnung

    PIN 8 MMU, wird an Pin 8 der MMU ange-        Das w r's auch schon!

    l|tet. Die MMU ist das einzige 20 po-

    lige IC im 600XL und hat die Bezeich-

    nung U2. Sie finden es direkt vor dem         EINBAU 130XE/800XE:

    Modulschacht.                                 ===================

                                                  Hier wird das Kabel mit der Be
zeichnung
                               * CS-MAGAZIN 04/1988 - SEITE  1 *
    RESET am oberen Anschlu  des Widerstan-       Rechnern das einzige 20 polige
 IC und
    des R40 angel|tet. Sie finden diesen          hat die Bezeichnung U3.

    Widerstand auf der rechten Seite der

    Platine, links neben dem Tastaturstek-        Alles klar!

    ker



    Das zweite Kabel, mit der Bezeichnung         Falls Sie Schwierigkeiten habe
n soll-
    PIN 8 MMU, wird an Pin 8 der MMU ange-        ten, rufen Sie uns an. Wenn wi
r k|nnen,
    l|tet. Die MMU ist auch bei diesen            werden wir Ihnen weiterhelfen.

                               * CS-MAGAZIN 04/1988 - SEITE  2 *
[/size]

oder besser selber mal die CSM 04/1988 ATR mounten und nachschauen:

2x Khalo 5x edelro 3x wosch 5x BöserWatz 2x CharlieChaplin 2x mega-hz 2x kgo 5x Martin 2x DjayBee 6x Mathy 2x Olix 2x Franky 2x Brechreiz

Gutes Projekt, leider zu spät gesehen. Nun ist das ja Bestellt. Nein, ich habe keinen Bedarf.

Aber kann man nicht einen modernen Switchless Reset entwickeln? Wie bei anderen Retro Computern und Konsolen. Also länger als eine Sekunde die Reset-Taste drücken = Kaltstart. Unter einer Sekunde drücken, Reset wie "normal". Dafür braucht die Schaltung dann wohl einen programmierbaren PIC, oder so. Sorry, bin nur Theoretiker 😂

Taster, Schalter und Löcher im Gehäuse, das ist so 90'er 😎 Aber jeder wie er mag.

Yellow_Man schrieb: Aber kann man nicht einen modernen Switchless Reset entwickeln? Wie bei anderen Retro Computern und Konsolen. Also länger als eine Sekunde die Reset-Taste drücken = Kaltstart. Unter einer Sekunde drücken, Reset wie "normal". Dafür braucht die Schaltung dann wohl einen programmierbaren PIC, oder so. Sorry, bin nur Theoretiker 😂

Bei nahezu den meisten anderen Rechnern ist die Kalt-/Warmstart-Logik eher wie beim Atari 400/800. Ein echter Reset (also Leitung "Reset" von der CPU & Peripherie) auf Masse = Kaltstart. Ein Warmstart wird dann eher durch einen NMI (wie beim 400/800), eine besondere Tastenkombination etc. ausgelöst bzw. durch einen Chip (ALU, GateArray etc.) erkannt. Daher ist dies einfacher.

Eine Lösung mit einem kleinem PIC etc. wäre möglich, würde aber mindestens das Auftrennen der RESET-Leitung im Rechner erfordern. Gut, das geht ohne Kratzen einer Leiterbahn einfach.

Man kann die vorhandene Lösung (also die hier aus dem Thread) ja so erweitern, daß man den Taster S1 (tastet zwischen Masse und Pin 1 des 74LS123) durch ein NAND-Gatter mit wahlweise 2, 3 oder 4 Eingängen ersetzt. Der Ausgang des NAND-Gatters kommt an Pin 1 des 74LS123, an die Eingänge kommen dann z.B. die Leitungen von SELECT, START oder OPTION. Nimmt man alle drei, würde ein gemeinsames Drücken der drei Tasten den Kaltstart auslösen, dazu wäre kein Extra Schalter etc. nötig und auch keine Modifikation am Gehäuse.

Ebenso könnte man dies Kombinieren mit dem Feuerknopf-Signal vom Joystick 1 als Beispiel... dann würde nur OPTION, SELECT, START und ein gedrückter Feuerknopf an Joyport 1 den Kaltstart auslösen... da kann man alles mögliche an Signalen verwenden, was "in Ruhe" Highpegel führt und auf Low geht, wenn es "gedrückt" wird. Entsprechend dann ein NAND Chip für 2, 3 oder 4 Eingänge nehmen. Auch Signale der Tastaturmatrix würden funktionieren, wenn man bestimmte Tasten dafür haben will.

74LS00 = NAND mit zwei Eingängen 74LS10 = NAND mit drei Eingängen 74LS20 = NAND mit vier Eingängen

Es gehen auch HCT, F, ACT, oder "nix" dazwischen. Nur HC Typen könnten Probleme machen.

Yellow_Man schrieb: Gutes Projekt, leider zu spät gesehen. Nun ist das ja Bestellt. Nein, ich habe keinen Bedarf.

... falls du doch noch Lust bekommst: Momentan zähle ich 40 Vorbestellungen und ich glaube mega-hz hat 50 Platinen bestellt. 😉

Yellow_Man schrieb: Taster, Schalter und Löcher im Gehäuse, das ist so 90'er 😎 Aber jeder wie er mag.

.. sind wir nicht alle ein wenig 90er (oder sogar eher 80er) 😁

Spaß beiseite ... Taster und Schalter gehen inzwischen auch ohne Gehäuse zu zerstören:

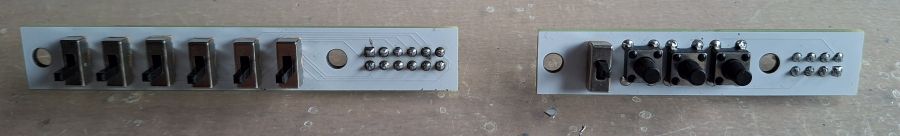

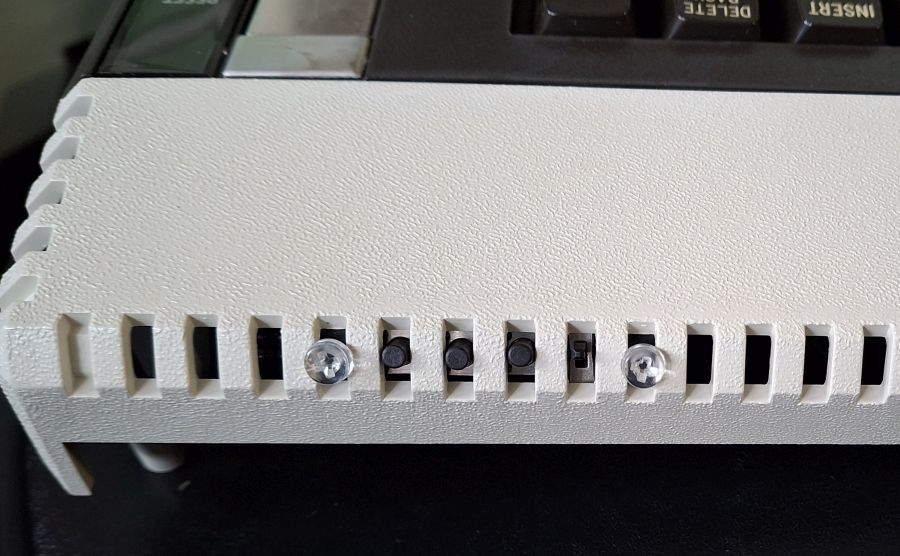

Drei Taster, Ein Schalter:

5 Schalter:

@TFHH: START-SELECT-OPTION ist keine gute Kombi, da dies bereits mein MINI-BIOS benutzt. Überhaupt finde ich die Consol-Tasten heutzutage nicht mehr erwägenswert, es gibt einfach schon zu viele OS/CARTs o.Ä. die irgendwelche Kombinationen benutzen. Und Feuerknopf/Joystick würde ich garnicht nehmen, nicht jeder hat immer nen Joystick dran.

Ideal wäre: den 2. unbenutzten Timer im 74LS123 für eine Wartezeit - wie yelloman vorgeschlagen hat - von ca. 2-3Sekunden zu benutzen. Die Idee ist super, müsste man mal probieren!

mega-hz schrieb: Ideal wäre: den 2. unbenutzten Timer im 74LS123 für eine Wartezeit - wie yelloman vorgeschlagen hat - von ca. 2-3Sekunden zu benutzen. Die Idee ist super, müsste man mal probieren!

... du weiß schon dass du bereiets 50 Platinen bestellt hast.

Willst du jetzt wieder alles neu machen? Dann warte ich mal lieber noch mit dem Bestellen der Bauteile 😲

mega-hz schrieb: @TFHH: START-SELECT-OPTION ist keine gute Kombi, da dies bereits mein MINI-BIOS benutzt. Überhaupt finde ich die Consol-Tasten heutzutage nicht mehr erwägenswert, es gibt einfach schon zu viele OS/CARTs o.Ä. die irgendwelche Kombinationen benutzen. Und Feuerknopf/Joystick würde ich garnicht nehmen, nicht jeder hat immer nen Joystick dran.

Ideal wäre: den 2. unbenutzten Timer im 74LS123 für eine Wartezeit - wie yelloman vorgeschlagen hat - von ca. 2-3Sekunden zu benutzen. Die Idee ist super, müsste man mal probieren!

Es gibt Programme, die Start-Select-Option nutzen, z.B. bei einigen holländischen Demos (HTT, SAG, Pokey) wird damit der nächste Part geladen. Also fände ich die Idee mit 2-3 Sekunden Reset drücken besser. Oder gibt es da auch Programme oder Hardware die das benötigt (z.B. Festplatten) ? Bevor man hier aber alles neu machen muss, kann ich auch mit der derzeitigen Lösung leben...

. Ich habe jetzt nochmals alles durchkalkuliert und kann bestätigen, dass es bei meiner ersten Einschätzung bleibt:

Pro komplett-Bausatz: 2,50 Euro Darin enthalten sind: Platine, alle Bauteile, IC-Sockel, Stiftleisen in doppelter Ausführung (einmal gerade und einmal gewinkelt)

Verpackung+Versand kommt auf 2,50 Euro als Großbrief. (Entweder im gefütterten Umschlag oder im kleinen Versandkarton) Ich gehe mal davon aus, dass ich locker bis zu drei Bausätze in einen Karton bekomme. Bei mehr würde ich als Maxibrief im größeren Versandkarton versenden.

Also gehen wir mal von folgender Preisstaffel aus:

1-3 Kits: 2,50€ Verpackung und Versand ab 3 Kits: 4,00€ Verpackung und Versand

Für Rechenfaule hier eine Tabelle:

Anzahl - Gesamtkosten

1        5,00 €
2        7,50 €
3       10,00 €
4   14,00 €
5       16,50 €
6       19,00 €

Versand ins europäische Ausland kläre ich individuell.

Ich schreibe Euch in den nächsten Tagen persönlich an. Entweder per E-Mail oder PM hier im Forum. Dann bitte verbindlich antworten ob ihr noch mit dabei seid.

... und eine bitte an mega-hz: Bitte keine weiteren Features oder Veränderungen mehr diskutieren. Die Platinen sind jetzt so bestellt und ich denke wir sollten das so belassen.

kommt auch keine Änderung, hatte nur laut gedacht 🙂

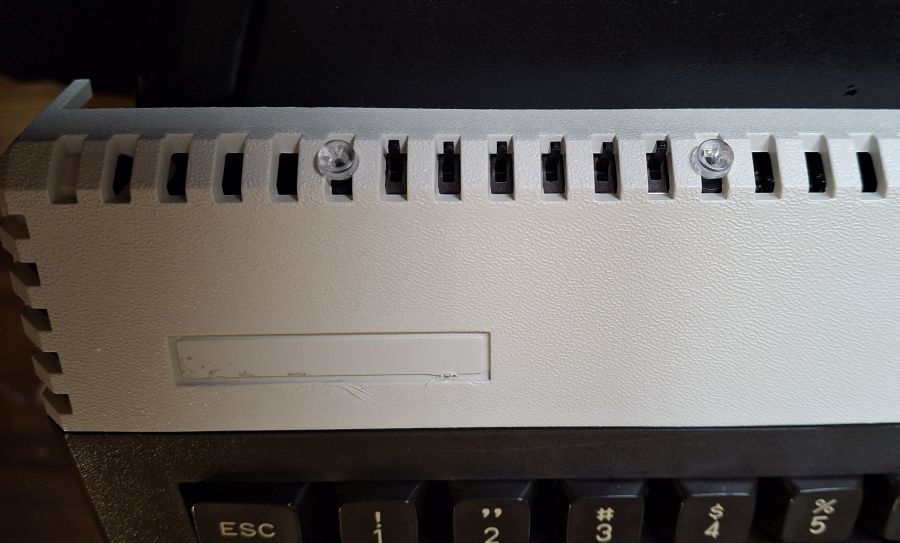

Die Lösung mit dem Taster in den Kühlrippen ist super!

Obwohl, eine Änderung sollte schon sein: Den reinen Platinenpreis auf 1€ erhöhen! Schliesslich sollst Du auch was davon haben, die ganze Oranusation usw. ist nicht selbstverständlich! Denke das ist im Sinne aller!

@mega-hz Was bekommst du denn für's layouten?

nen virtuellen Kaffee 🙂 Passt schon!

.

☕ ☕ ☕

. ... allses gut so. Wir machen das doch nicht um reich zu werden. Die Preise bleiben so, dass die Unkosten gedeckt sind.

Wer will darf ja gerne ein wenig aufrunden. Darüber freue ich mich natürlich. Und was am Schluss übrig ist teile ich dann einfach mit Wolfram (mega-hz).

Ich denke das ist gerecht.

Olix schrieb: Spaß beiseite ... Taster und Schalter gehen inzwischen auch ohne Gehäuse zu zerstören:

Besteht denn evt. Bedarf/Interesse an einer Neuauflage der Tasten/Schalterplatinen zur zerstörungsfreien Montage im Lüftungsgitter? Ich habe noch die Gerberdateien.

Problem sind aber die passenden Taster/Schalter/Abstandsbolzen und Schrauben. Die bekommt man nur beim Chinesen. ... könnte ich aber zur Not auch schauen ob es die noch gibt.

Update: Alle benötigten Bauteile sind noch zu bekommen.

. Sammelbestellung in Marktplatz umgezogen!

... wie angekündigt habe ich jetzt im Marktplatz die Sammelbestellung für die Kaltstartplatine gestartet.

Bitte Fragen zur Bestellung dort.

In diesem Bereich aber natürlich gerne noch Fragen und Diskussionen zum eigentlichen Thema.

Olix schrieb:

Olix schrieb: Spaß beiseite ... Taster und Schalter gehen inzwischen auch ohne Gehäuse zu zerstören:

Besteht denn evt. Bedarf/Interesse an einer Neuauflage der Tasten/Schalterplatinen zur zerstörungsfreien Montage im Lüftungsgitter? Ich habe noch die Gerberdateien.

Problem sind aber die passenden Taster/Schalter/Abstandsbolzen und Schrauben. Die bekommt man nur beim Chinesen. ... könnte ich aber zur Not auch schauen ob es die noch gibt.

Update: Alle benötigten Bauteile sind noch zu bekommen.

Also ich würde je 5 Stück Tasten- und 5 Stück Schalterplatinen, mögl. kompl. nehmen

Olix schrieb: Besteht denn evt. Bedarf/Interesse an einer Neuauflage der Tasten/Schalterplatinen zur zerstörungsfreien Montage im Lüftungsgitter? Ich habe noch die Gerberdateien.

Noch ein Update. Mal eben die Kosten überschlagen und ein Set bestehend aus einer Platine 3x Tasten, 1x Schalter und einer Platine 6 x Schalter kommt auf ca. 4 Euro (Platine, Bauteile und Befestigungsmaterial)

sollte besser ein seperater Thread werden!

. Mail ist unterwegs Soeben ging eine Mail raus, an alle die bisher auf der Vorbestellungsliste stehen. Bitte möglichst rasch darauf antworten, da ich die Bauteile erste bestelle, sobald die endgültige Anzahl feststeht.

Sollte jemand die Mail nicht erhalten haben, dann bitte mich sofort kontaktieren, dann stimmt vielleicht nicht mehr die von mir notierte Mailadresse.

Wäre es vielleicht möglich, dass ein freundliches Abbuc- Mitglied mal aufmalt oder besser in einem Foto markiert,wo genau etwas angelötet werden muss ? ❓ (Ich löte sehr selten). Beim 130 XE und 800 XL. Die KI hat mir gerade auch noch gesagt,dass bei einer Ultimate gar keine MMU mehr vorhanden ist!? Ich habe in beiden eine Ultimate drin. Ich wäre echt dankbar! 💡 Grüße Franky

. Hallo Leute

Es gab doch damals eine Tasterplatine für das interne FujiNet und dann noch eine zweite Tasterplatine für etwas anderes. Währe es nicht möglich Letztere (oder eigentlich dessen Entwurf) auf einen Taster zu erweitern? Man könnte dann die "alte" Tasterplatine (wenn vorhanden) ersetzen durch eine neu, statt noch 'ne extra Platine ein zu bauen wovon man eigentlich noch nicht mal die Hälfte braucht.

Tschüß

Mathy

Mathy schrieb: . Hallo Leute

Es gab doch damals eine Tasterplatine für das interne FujiNet und dann noch eine zweite Tasterplatine für etwas anderes. Währe es nicht möglich Letztere (oder eigentlich dessen Entwurf) auf einen Taster zu erweitern? Man könnte dann die "alte" Tasterplatine (wenn vorhanden) ersetzen durch eine neu, statt noch 'ne extra Platine ein zu bauen wovon man eigentlich noch nicht mal die Hälfte braucht.

Tschüß

Mathy

Ja, aber es muss jemand machen; und die bestehende Platine ist schon fertig.

Also, Freiwillige vor. 😁

Franky schrieb: Wäre es vielleicht möglich, dass ein freundliches Abbuc- Mitglied mal aufmalt oder besser in einem Foto markiert,wo genau etwas angelötet werden muss ? ❓ (Ich löte sehr selten). Beim 130 XE und 800 XL. Die KI hat mir gerade auch noch gesagt,dass bei einer Ultimate gar keine MMU mehr vorhanden ist!? Ich habe in beiden eine Ultimate drin. Ich wäre echt dankbar! 💡 Grüße Franky

Hast du dir mal das pdf, welche CharlieChaplin angehängt hat, an geschaut? 😮

Franky schrieb: Wäre es vielleicht möglich, dass ein freundliches Abbuc- Mitglied mal aufmalt oder besser in einem Foto markiert,wo genau etwas angelötet werden muss ? ❓ (Ich löte sehr selten). Beim 130 XE und 800 XL. Die KI hat mir gerade auch noch gesagt,dass bei einer Ultimate gar keine MMU mehr vorhanden ist!? Ich habe in beiden eine Ultimate drin. Ich wäre echt dankbar! 💡 Grüße Franky

Hmm, ich weiss jetzt nicht ob der Kaltstart mit dieser Schaltung noch "kälter" ist, aber das Ultimate 1MB hat doch diese Funktion schon implementiert...?

O.k. Na gut,das wusste ich nicht. 😳 Danke Franky

Wenns noch geht hätte ich auch gerne 1x.

grüße, chris

cpg schrieb: Wenns noch geht hätte ich auch gerne 1x.

grüße, chris

Geht gerade noch, auch wenn du im falschen Forum schreibst. Gibt extra einen Eintrag im Marktplatz: https://abbuc.de/forum/viewtopic.php?f=17&t=5106

Du bekommst gleich von mir eine Nachricht in deinem persönlichen ABBUC-Postfach. Bitte gleich lesen und per E-Mail antworten!

.

Franky schrieb: Wäre es vielleicht möglich, dass ein freundliches Abbuc- Mitglied mal aufmalt oder besser in einem Foto markiert,wo genau etwas angelötet werden muss ? ❓ (Ich löte sehr selten). Beim 130 XE und 800 XL.

. Ich habe leider diesmal kein Vorabexemplar muss also auch auf die finale Lieferung warten, aber sobald die Teile bei mir sind werde ich eine Platine bestücken und eine bebilderte Einbauanleitung erstellen. .

Mathy schrieb: . Es gab doch damals eine Tasterplatine für das interne FujiNet und dann noch eine zweite Tasterplatine für etwas anderes. Währe es nicht möglich Letztere (oder eigentlich dessen Entwurf) auf einen Taster zu erweitern? Man könnte dann die "alte" Tasterplatine (wenn vorhanden) ersetzen durch eine neu, statt noch 'ne extra Platine ein zu bauen wovon man eigentlich noch nicht mal die Hälfte braucht.

Prinzipiell hast du natürlich recht, denn es handelt sich ja genau um diese Platine. Natürlich hätte es diese beiden Optionen gegeben:

1. PCB Layout um einen weiteren Taster erweitern (Wäre interessant für den Einbau in vorhandene 600XL+ und 800XL+ mit internem Fuji600)
2. Neues PCB Layout das nur aus einem Taster besteht

Aber wie bereits gesagt wurde: Diese Platine gibt es schon, ich habe die Gerberdateien und das war dann eben die günstigste, einfachste und schnellste Lösung.

Für Option 1 hätte man Overange bitten müssen die Änderung vorzunehmen, aber er hat ja mit dem jetzigen Projekt gar nichts zu tun. Oder ihn fragen ob er "JEMAND" die KiCad Dateien zur Verfügung stellt um die Anpassungen vorzunehmen. Aber dieser "JEMAND" muss auch erst gefunden werden. Selbiges gilt erst recht für Option 2, denn ein Neuentwurf ist auch nicht ganz einfach, da durch das geringe Spiel zwischen den Lüftungsschlitzen die Maße der Platine sehr exakt sein müssen.

Von daher habe ich eben die schnelle Variante gewählt und einfach optional die bereits vorhandene Platine vorgeschlagen. Das ist ja auch nur eine Option. .

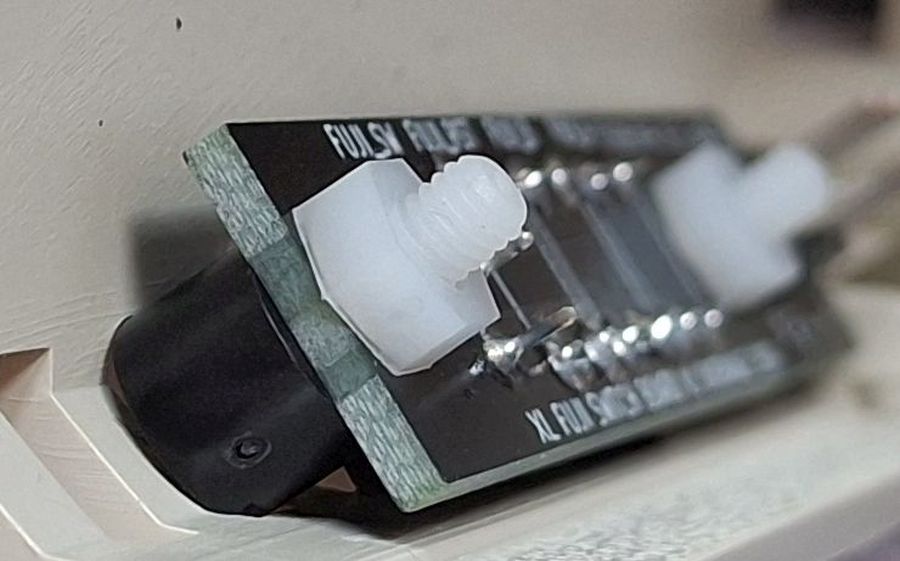

mega-hz schrieb: KALTSTART-TASTER Hier die Platine:

Screenshot (1037).png

Sie hat die Abmessung von 39x26.7mm

Bauteilliste:

R1 = 4.7K THT207 https://www.reichelt.de/de/de/shop/produkt/widerstand_metallschicht_4_70_kohm_0207_0_6_w_1_-11784 R2 = 150K THT207 https://www.reichelt.de/de/de/shop/produkt/widerstand_metallschicht_150_kohm_0207_0_6_w_1_-11528 C1 = 10µF/16V https://www.reichelt.de/de/de/shop/produkt/elko_radial_10_f_63v_rm2_105_c_20_-230325 C3 = 100nF https://www.reichelt.de/de/de/shop/produkt/vielschicht-kerko_100nf_50v_85_c-206919 U1 = 74LS123 (mit IC-Fassung, falls erwünscht) https://www.reichelt.de/de/de/shop/produkt/monostable_lp-schottky_4_75_5_25_v_dil-16-10603 D1 = BAT43 https://www.reichelt.de/de/de/shop/produkt/schottkydiode_30_v_0_2_a_do-35-219637 D2 = BAT43 https://www.reichelt.de/de/de/shop/produkt/schottkydiode_30_v_0_2_a_do-35-219637

(die gezeigten Stiftleisten sind nur symbolisch, ich würde die Kabel dort direkt einlöten)

Hier noch die KiCad10 Dateien: ATARI XL - Kaltstart.rar

Hier die aktuellen KiCad Dateien der korregierten V2:

. ☕ ☕ ☕ ☕

. Wie funktioniert die Kaltstart-Platine?

da ich mich die letzten Tage sehr intensiv mit dieser Schaltung beschäftigt habe, möchte ich mein neu erlangtes Wissen gerne mit Euch teilen. Wer sich also ein wenig für die Details interessiert, darf gerne mein kleines Dokument im Anhang durchlesen.

...und demnext gibt es dann eine Sammelbestellung für Version 3. Vincent Price Lachen: "Hahahahahahahaha.Hahahahahaha." (zitiert aus Michael Jackson's Thriller)

. ... wer weiß ? 😁

... vielleicht ja auch ein Upgrade das man auf die V2 Platine steckt mit tollen neuen Funktionen.

... vielleich tüftelt unser guter mega-hz aber auch schon wieder an was ganz tollem ...

"The sky is the limit"

.

. Ich habe mal die alte Kaltstartschaltung von 1988/2007 so modifiziert, dass sie nun perfekt arbeitet, also erst reagier und den ED5 Impuls erzeugt, sobald die Kaltstart-Taste losgelassen wird. ... nur der veränderten Bereich (Pin 1 bis 3) ... der Rest der Schaltung bleibt unverändert:

Das Ergebnis ist ein perfektes Timing:

Blau ist der 50ms lange Reset Impuls und Gelb ist der 450ms lange RD5 Impuls. Man kann also schön sehen dass dem OS während und noch 400ms nach dem Reset ein eingestecktes Modul vorgegaukelt wird. .

. Müssen/sollen wir dann auf der Platine eine Leiterbahn trennen ? 😮 💡

edelro schrieb: . Müssen/sollen wir dann auf der Platine eine Leiterbahn trennen ? 😮 💡

Nein, das ist nicht notwendig. Die Platine V2 die ihr bekommt funktioniert genau so wie schon 1989. Der einzige kleine Nachteil ist, dass man bei der klassischen Schaltung den Kalt-Start Taster nur kurz (weniger als 1 Sekunde) drücken darf und nicht halten.

Bei meiner Modifikation V3 habe ich die den 74LS123 etwas anders beschaltet, so dass es auch funktioniert, wenn man die Kalt-Start Taste beliebig lange drückt. Warum das nicht bereits damals vor 40 Jahren so gemacht wurde kann ich nicht sagen. Aber prinzipiell funktioniert es ja.

Ich habe die V3 nur der Vollständigkeit halber hier gepostet, aber es lohnt sich nicht nochmals eine ganze Serie der Platine in die Tonne zu treten und neu zu machen.

.

Warum das nicht bereits damals vor 40 Jahren so gemacht wurde >kann ich nicht sagen. Aber prinzipiell funktioniert es ja. Weil keiner dran gedacht hat? Aber ist ja kein Problem. In unserm Alter sind wir eh so zittrig das ein kurzer Druck kein Problem ist 😁 Gruß Wolfgang

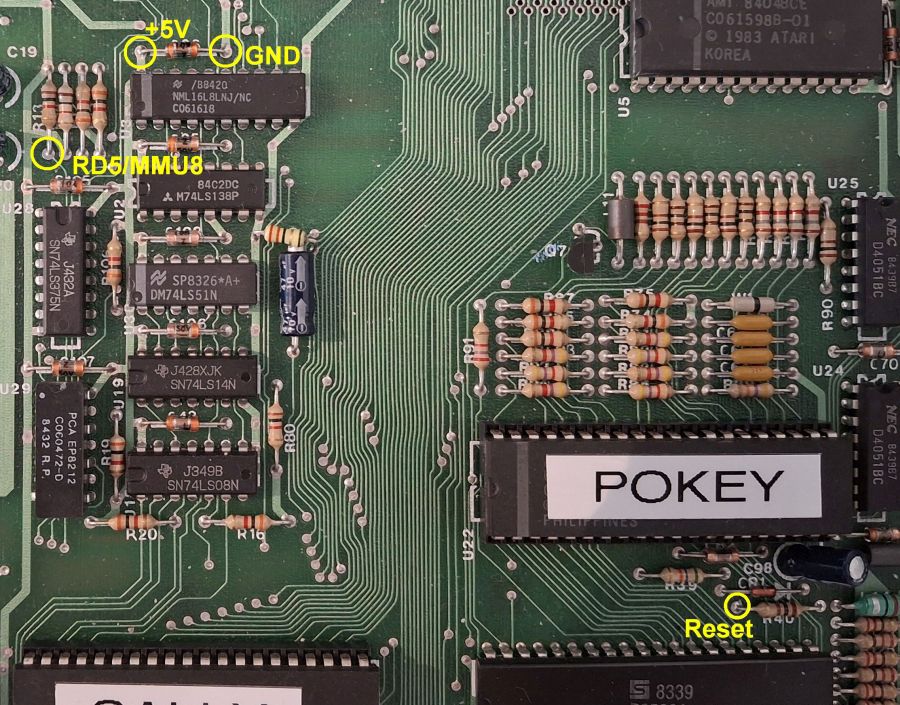

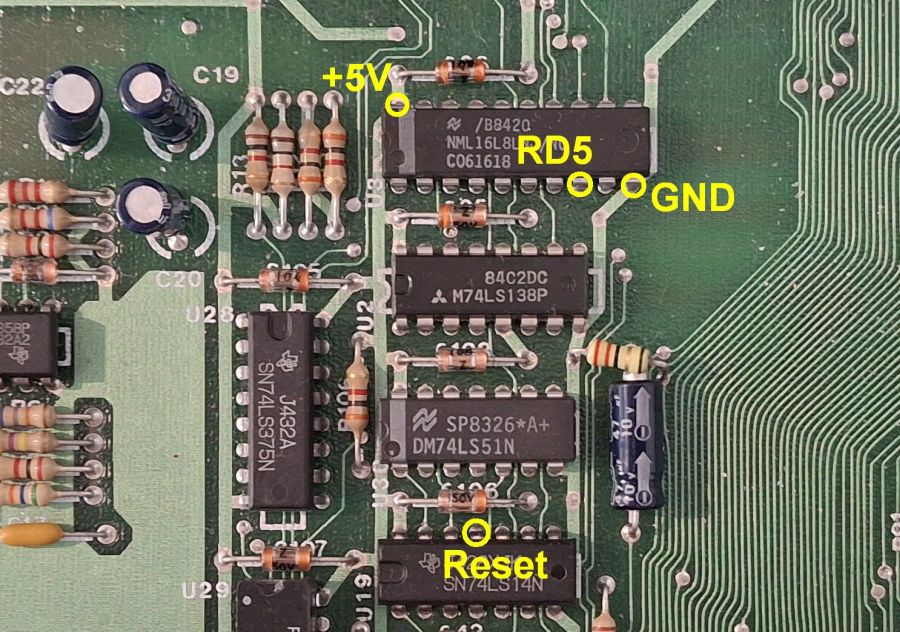

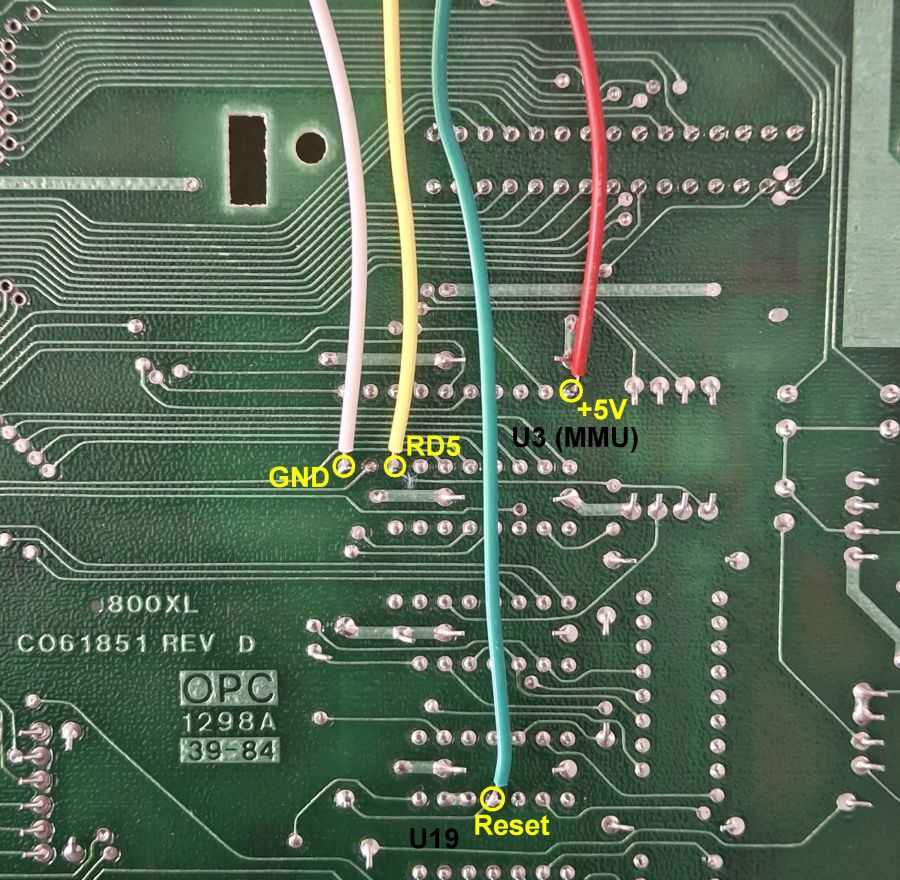

. Abgriff-Punkte 800XL Ich habe hier einmal drei Möglichkeiten eingezeichnet, an denen die Signale am besten abgegriffen werden können:

An den IC Pins von U3 (MMU) und U19 (74LS14):

Wer nicht gerne an den IC-Füßchen lötet, hier Alternativen:

Ich persönlich greife am liebsten an der Unterseite ab:

Abgriff-Punkte für XE folgen...

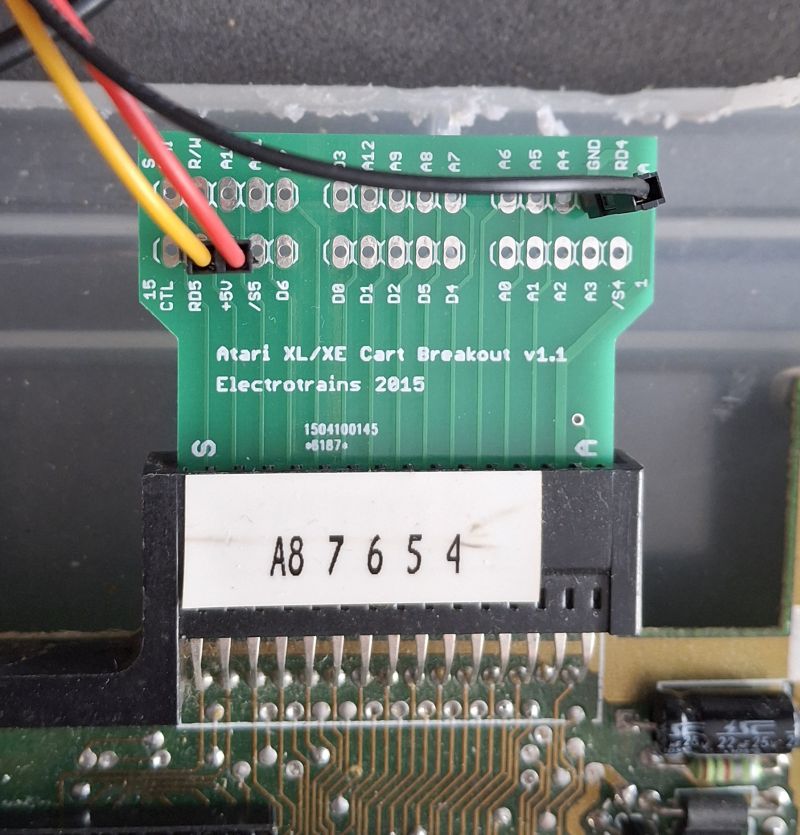

. ... zum lötfreien Testen bietet sich solch ein Breakout Board an. Daran kann man drei der vier Signale abgreifen: RD5, +5V und GND Reset holt man sich mit einer Klemme an R 40. Fotos stammen vom XE:

ich weiß leider nicht mehr woher ich die kleine Platine habe ... Hat zufällig jemand dier Gerberdateien dafür?

.

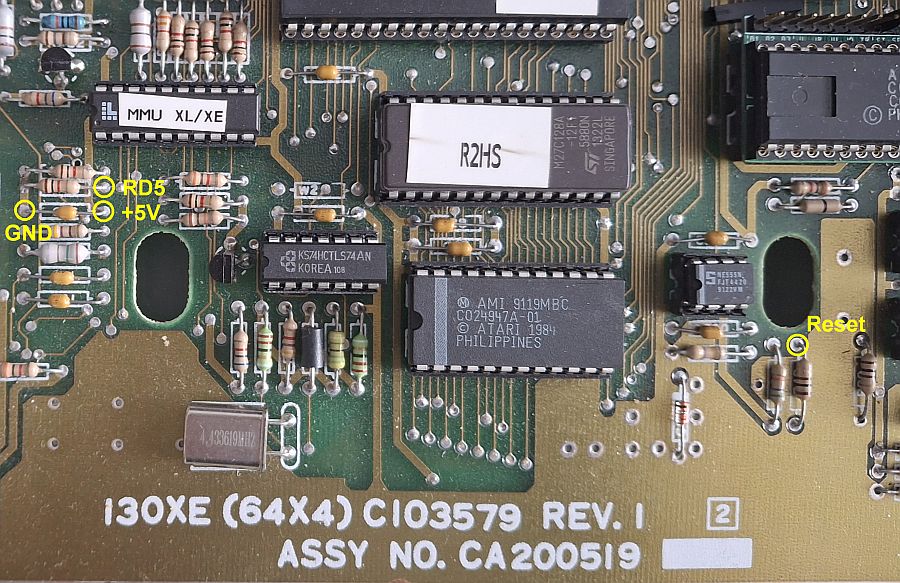

. Und der Vollständigkeit halber, hier noch die Punkte beim XE. (Unterseite spare ich mir)

Olix schrieb: .

..... Hat zufällig jemand dier Gerberdateien dafür?[/b]

.

Schau mal hier: https://github.com/gianlucarenzi/CART-Breakout/tree/master/ibom Da sind KICAD -Daten, die könnte mega-hz vlt in Gerber wandeln....

Ich nehme dann auch 2 Stück 😁

im Ordner Production sind die Gerber-Files bereits!

Olix schrieb: ... zum lötfreien Testen bietet sich solch ein Breakout Board an. Daran kann man drei der vier Signale abgreifen: RD5, +5V und GND

Die eine Sammelbestellung läuft noch und du startest schon die nächste. Das ist neuer Rekord. 😎

DjayBee schrieb: Die eine Sammelbestellung läuft noch und du startest schon die nächste. Das ist neuer Rekord. 😎

... äääähhhhh ..... also so hatte ich das noch gar nicht gesehen ... 😁

Aber erst wird die eine Sache fertig gemacht...

edelro schrieb: Schau mal hier: https://github.com/gianlucarenzi/CART-Breakout/tree/master/ibom Da sind KICAD -Daten, die könnte mega-hz vlt in Gerber wandeln....

mega-hz schrieb: im Ordner Production sind die Gerber-Files bereits!

Danke an euch Zwei. Das passt:

Ich gebe Bescheid, wann ich die Platinen machen lasse, dann kann sicher gerne wer Interesse hat anschließen. Aber erst sobald die Kaltstart-Platine erledigt ist.

. Hallo Leute

Die alte Platine sieht aber besser aus als die neue. Auf der Neuen sind wie es aussieht mehr Signale drauf, aber die Beschriftung ist unschön. Und die Kontaktflächen zum Modulschacht sind sehr nah an einander. Vielleicht währe es auch besser, die Platine etwas zu strecken, damit man sie auch bei ungeöffneten XL Rechnern nutzen kann.

Tschüß

Mathy

Mathy, ein PCB Layout einfach etwas strecken ist ein völliges NO-GO! Das kann man wohl mit Bildern oder so machen, aber keinesfalls mit PCB Layouts! Ausserdem sieht die Beschriftung doch gut aus.

DjayBee schrieb:

Olix schrieb: ... zum lötfreien Testen bietet sich solch ein Breakout Board an. Daran kann man drei der vier Signale abgreifen: RD5, +5V und GND

Die eine Sammelbestellung läuft noch und du startest schon die nächste. Das ist neuer Rekord. 😎

Olli darf nicht aus der Übung kommen! 🙂

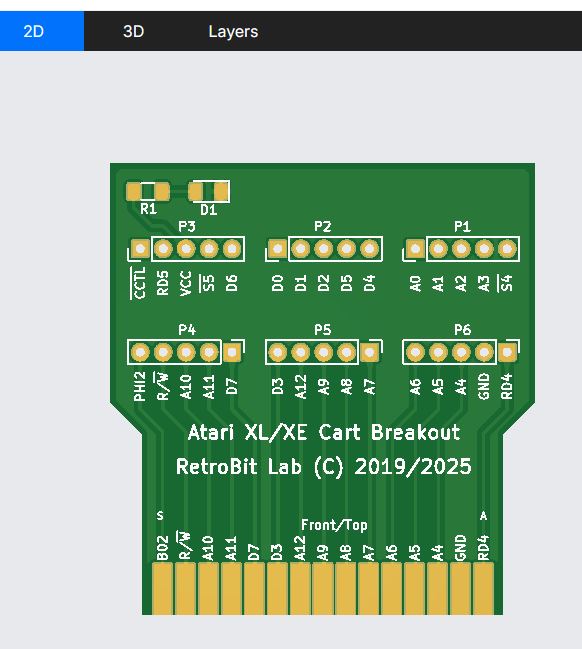

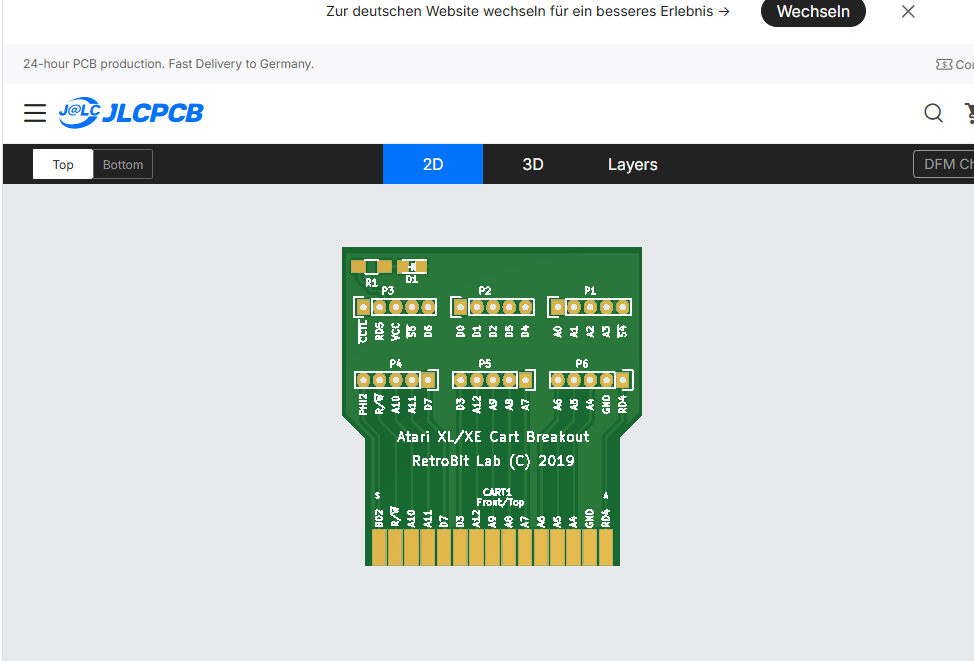

. Es sind zwei Gerberfiles hinterlegt, eins von 2019 und eins von 2025.

edelro schrieb: . Es sind zwei Gerberfiles hinterlegt, eins von 2019 und eins von 2025.

... oh, da muss ich mal schauen. Steht da auch was der Unterschied ist?

. Nee, leider nicht 😢

.. na dann im Zweifel die neueren.

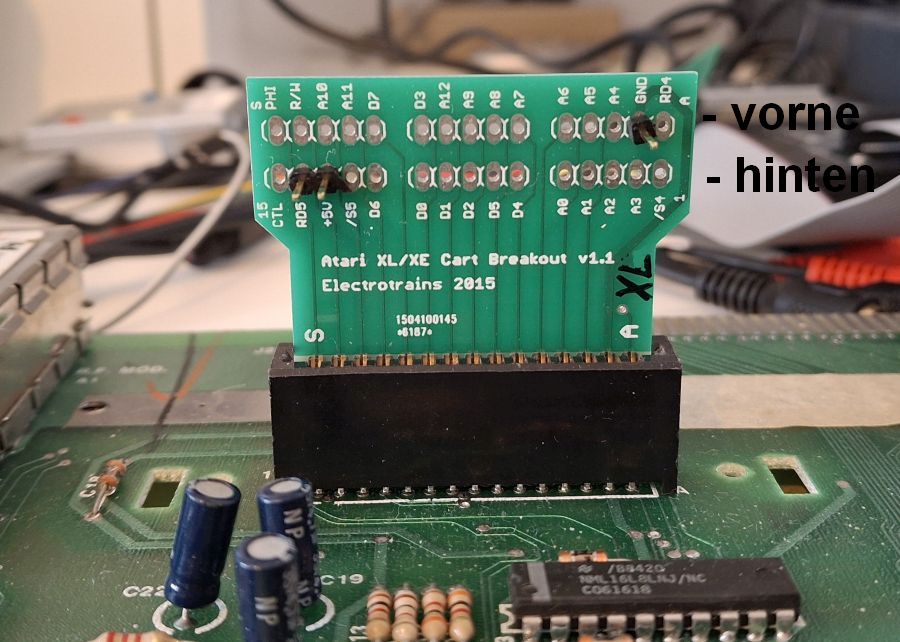

Gehe ich recht in der Annahme, daß das Breakboard in den Modulport kommt? Dann könnte man doch auch da die Kabel anlöten, zumindest das für den MMU Pin 8, +5V und GND und muß nur noch einen möglichst naheliegenden Reset Kontakt suchen ...

Wenn ich das richtig sehe, ist dann der benötigto RD5 Anschluß im XL der linke Pin der hinteren Kontaktreihe, direkt daneben +5V und GND an der vorderen Reihe der 2. von rechts!

Burkhard schrieb: Gehe ich recht in der Annahme, daß das Breakboard in den Modulport kommt? Dann könnte man doch auch da die Kabel anlöten, zumindest das für den MMU Pin 8, +5V und GND und muß nur noch einen möglichst naheliegenden Reset Kontakt suchen ...

Ja genau. Schau mal ein wenig weitet oben im Beitrag: https://abbuc.de/forum/viewtopic.php?p=41557#p41557

Genau das habe ich da so beschrieben.

Burkhard schrieb: Wenn ich das richtig sehe, ist dann der benötigto RD5 Anschluß im XL der linke Pin der hinteren Kontaktreihe, direkt daneben +5V und GND an der vorderen Reihe der 2. von rechts!

Fast richtig:

Der Zweite hinten links ist RD5, rechts daneben +5V Und der zweite vorne rechts ist GND.
